LES INSTALLATIONS

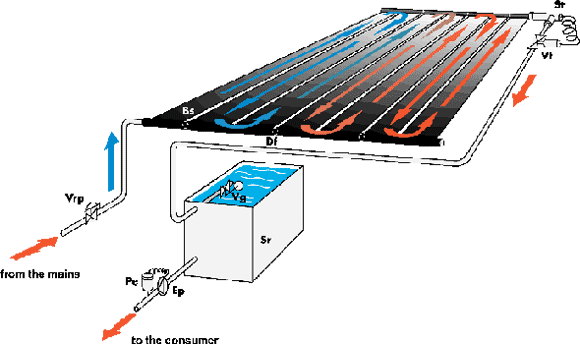

| Vrp | soupape de réduction de pression à 3 bar | Vg | soupape flottante |
| Bs | batterie de panneaux solaires | Sr | réservoir de stockage |
| Vt | soupape thermostatique | Ep | électropompe |
| St | sonde de la soupape thermostatique | Pe | pressostat |
| Df | cloisons "creuses" |
Voici le schéma le plus simple et économique qui peut être conçu, indiqué pour des
installations jusqu'à 20÷30 m² plus ou moins; il utilise un réservoir de stockage et peut
alimenter les douches par gravité, en ce cas il n'a pas besoin d'alimentation électrique.
C'est du type «tout ou rien», c'est à dire que, soit il réussit à donner la
température établie, soit il ne donne aucun résultat. Pour cette raison, ce schéma est
approprié seulement dans les cas où la demande d'eau chaude coïncide avec une bonne exposition au
soleil, comme par exemple dans le cas des établissements de bain.
L'installation n'a pas besoin d'un intégrateur thermique parce qu'elle est utilisée seulement pendant les journées ensoleillées.
Les panneaux solaires sont alimentés directement par le réseau à travers la soupape de réduction de pression Vrp, tarée à 3 bar max.
A travers la sonde St, la soupape thermostatique Vt régle le débit et la température de sortie de l'eau des panneaux: si la température tend à augmenter, la soupape laisse passer une grande quantité d'eau en réduisant la température; moins par contre, si la température descend.
Il est préférable que l'eau traverse les panneaux solaires en série par les diaphragmes Df disposés dans les "têtes" des capteurs; de cette façon, même si les débits sont bien réduits, il n'y a pas de stagnations d'air et de parcours préférentiels.
L'eau est recueillie dans un réservoir à pression atmosphérique Sr; une soupape flottante
Vg empêche la distribution quand le réservoir est plein. Une électropompe Ep
pilotée par un pressostat Pe envoie l'eau à l'usager. Naturellement, s'il est possible d'installer
le réservoir en position plus haute que le point de distribution, l'électropompe et le pressostat ne
sont pas nécessaires.
A la fin de la saison, il faut prévoir une protection antigel. Si l'installation est inclinée, il y a drainage grâce à un petit trou dans les diaphragmes Df qui laisse entrer l'air. Sinon, les panneaux sont démontés ou remplis avec une solution saturée d'eau et de chlorure de sodium qui empêche le gel jusqu'à -20°C.
C'est du type «tout ou rien», c'est à dire que, soit il réussit à donner la
température établie, soit il ne donne aucun résultat. Pour cette raison, ce schéma est
approprié seulement dans les cas où la demande d'eau chaude coïncide avec une bonne exposition au
soleil, comme par exemple dans le cas des établissements de bain.
L'installation n'a pas besoin d'un intégrateur thermique parce qu'elle est utilisée seulement pendant les journées ensoleillées.
Les panneaux solaires sont alimentés directement par le réseau à travers la soupape de réduction de pression Vrp, tarée à 3 bar max.
A travers la sonde St, la soupape thermostatique Vt régle le débit et la température de sortie de l'eau des panneaux: si la température tend à augmenter, la soupape laisse passer une grande quantité d'eau en réduisant la température; moins par contre, si la température descend.
Il est préférable que l'eau traverse les panneaux solaires en série par les diaphragmes Df disposés dans les "têtes" des capteurs; de cette façon, même si les débits sont bien réduits, il n'y a pas de stagnations d'air et de parcours préférentiels.
L'eau est recueillie dans un réservoir à pression atmosphérique Sr; une soupape flottante
Vg empêche la distribution quand le réservoir est plein. Une électropompe Ep
pilotée par un pressostat Pe envoie l'eau à l'usager. Naturellement, s'il est possible d'installer
le réservoir en position plus haute que le point de distribution, l'électropompe et le pressostat ne
sont pas nécessaires.
A la fin de la saison, il faut prévoir une protection antigel. Si l'installation est inclinée, il y a drainage grâce à un petit trou dans les diaphragmes Df qui laisse entrer l'air. Sinon, les panneaux sont démontés ou remplis avec une solution saturée d'eau et de chlorure de sodium qui empêche le gel jusqu'à -20°C.
|
