LES INSTALLATIONS

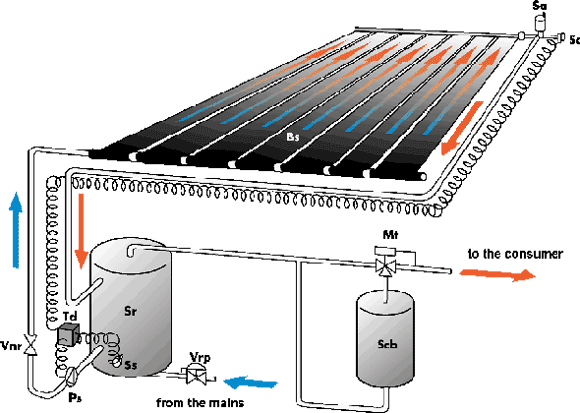

Voici le schéma classique des installations solaires; il permet une efficacité maximale pour toutes les
conditions climatiques. Une seule batterie de panneaux solaires couvre jusqu'à 50 m². Les sondes
Sc et Ss relèvent les températures de l'eau respectivement dans les capteurs Bs et dans
le réservoir Sr. Si les capteurs sont plus chauds que le réservoir, le thermostat différentiel
Td actionne la pompe Ps.
La soupape de non retour Vnr bloque les courants parasites quand les panneaux sont froids. L'eau traverse les
panneaux solaires en parallèle; l'air éventuellement présent est expulsé à travers
la soupape d'évacuation d'air Sa.
Comme dans toutes les installations solaires, le réservoir Sr n'a pas d'intégrateur thermique car il interfèrerait avec le fonctionnement de l'installation en en réduisant beaucoup l'efficacité. En aval du réservoir d'accumulation Sr, le mélangeur thermostatique Mt prévoit d'augmenter la température de l'eau quand celle-ci n'est pas suffisante en la mélangeant avec de l'eau très chaude préparée dans un chauffe-eau Scb conventionnel, électrique ou à gaz. A la fin de la saison, il faut prévoir une protection antigel. Si l'installation est inclinée, il y a drainage grâce à un petit trou dans les diaphragmes Df qui laisse entrer l'air. Sinon, les panneaux sont démontés ou remplis avec une solution saturée d'eau et de chlorure de sodium qui empêche le gel jusqu'à -20°C. |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
