LES INSTALLATIONS

· à circulation forcée · à circulation naturelle · à une seule traversée · pour piscines ·

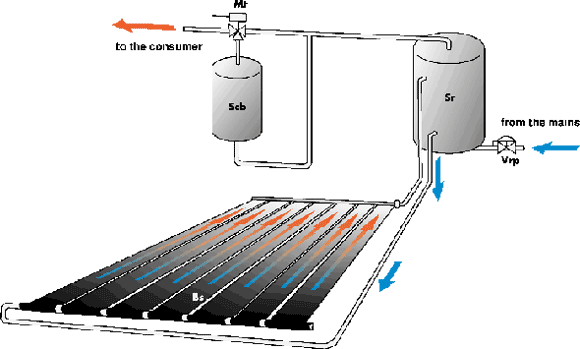

Ce schéma est indiqué pour les petites installations, en particulier pour le bricolage. Il a l'avantage de ne pas nécessiter de soupape de circulation, ni d'accessoire de régulation, ni d'alimentation électrique, il faut par contre un réservoir de stockage à pression.

Pour garantir une efficacité suffisante, les panneaux sont montés avec une inclination d'au moins 30°, sinon l'eau, qui circule naturellement, ne pourrait pas enlever les bulles d'air et circuler dans tous les panneaux.

Quand les capteurs sont plus chauds que le réservoir Sr, s'amorce naturellement une circulation qui porte l'eau chaude dans le réservoir Sr pendant que, au fond de ce dernier, l'eau plus froide descend dans les capteurs. L'eau traverse les panneaux solaires Bs en parallèle; l'air éventuellement présent est expulsé vers le réservoir Sr. Plus le réservoir est positionné en hauteur par rapport aux panneaux, plus la circulation naturelle est active.

Comme dans toutes les installations solaires, le réservoir Sr n'a pas d'intégrateur thermique car il interfèrerait avec le fonctionnement de l'installation en en réduisant beaucoup l'efficacité. En aval du réservoir d'accumulation Sr, le mélangeur thermostatique Mt prévoit d'augmenter la température de l'eau, quand celle-ci n'est pas suffisante, en la mélangeant avec de l'eau trés chaude préparée dans un chauffe-eau Scb conventionnel.

A la fin de la saison, il faut prévoir une protection antigel. Si l'installation est inclinée, il y a drainage grâce à un petit trou dans les diaphragmes Df qui laisse entrer l'air. Sinon, les panneaux sont démontés ou remplis avec une solution saturée d'eau et de chlorure de sodium qui empêche le gel jusqu'à -20°C.
