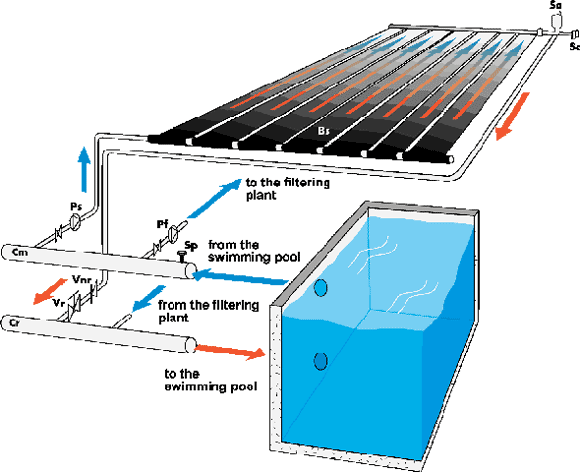

El esquema es válido tanto para piscinas al aire libre como para piscinas cubiertas de uso anual. Se puede llegar hasta 90 m² con una única batería de paneles solares.

Los paneles solares deben estar alimentados por una bomba distinta de la utilizada en la instalación de filtrado puesto que las presiones y los tiempos de funcionamiento difieren.

La bomba Ps es activada por un termostato diferencial que confronta la temperatura indicada por los sensores Sc e Sp.

Cada vez que la bomba Ps se para, el agua debe poder fluir de los paneles solares mientras que el aire entre de la válvula Sa; de este modo la instalación se protege automáticamente de los daños por congelación; por esto los paneles solares van montados con una inclinación suficiente. Si en cambio esto no fuera posible, los paneles deben ser desmontados e incluso rellenados con una solución saturada de agua y cloruro de sodio que impida la congelación hasta los -20°C.

La preponderancia de la bomba Ps debe ser suficiente sea para vencer las pérdidas de carga del circuito, sea para superar el desnivel entre la posición de la bomba y el punto más alto de la batería solar que al final asegure una cierta presurización de la instalación solar, de regulación durante el ensayo inicial, para evitar bajadas de presión en la columna descendente y remolinos de viento de la válvula Sa.

Puede ser oportuno, si hay fuertes pérdidas de carga en la bajada hacia el colector Cr, montar una válvula de no retorno Vnr para evitar que el agua proveniente de la instalación de filtrado se estanque en el circuito solar con el consecuente peligro de congelación invernal.
