ANLAGEN
| Vnr | rückschlagventil | Ps | umwälzpumpe solaranlage |
| Bs | solarkollektorenbatterie | Sr | sammelspeicher |
| Sa | entlüftungsventil | Td | differenzthermostat |
| Sc | temperaturfühler kollektor | Vrp | druckvermindererventil 3 bar |
| Ss | temperaturfühler speicher | Mt | thermostatischer mischer |
| Scb | elektrischer oder gasbetriebener heißwasserbereiter | ||

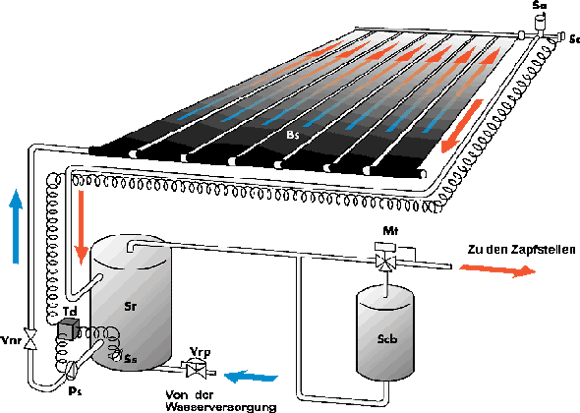

Das klassische Schema der Solaranlagen; es ermöglicht den maximal möglichen Wirkungsgrad unter allen
klimatischen Bedingungen. Man kann bis zu m² 90 mit einer einzigen Solarkollektoren batterie decken.
Die Temperaturfühler Sc und Ss ermitteln die Wassertemperaturen im Kollektor und im Speicherbehälter Sr. Wenn die Kollektoren wärmer sind als der Speicher, steuert der Differenzthermostat Td die Umwälzpumpe Ps an.
Das Rückschlagventil Vnr verhindert Umkehrströmungen bei kalten Paneelen. Das Wasser fließt
parallel durch die Solarkollektoren; eventuell vorhandene Luft wird durch das Entlüfterventil Sa abgeschieden.
Es ist empfehlenswert, dass der Speicherbehälter wie in jeglicher Solaranlage nicht mit einem thermischen Sleise versehen ist, weil er die Arbeitsweise der Anlage stört und den Wirkungsgrad vermindert. Unterhalb des Speicherbehälters Sr erhöht der thermostatischer Miscer Mt die Temperatur des Wassers, wenn sie zu niedring ist, in dem heisses Wasser aus einem herkömmlichen Heisswasserbereiter Scb dazu hingefügt wird.
Am Ende der Saison müssen Frostschutzvorkehrungen getroffen werden; wenn die Anlage mit einer gewissen Neigung montiert wurde, kann das Wasser einfach abgelassen werden, ansonsten muss die Anlage abgebaut oder mit einer gesättigten Kochsalzlösung gefüllt werden, die Frostschäden bis zu -20°C verhindert.
Die Temperaturfühler Sc und Ss ermitteln die Wassertemperaturen im Kollektor und im Speicherbehälter Sr. Wenn die Kollektoren wärmer sind als der Speicher, steuert der Differenzthermostat Td die Umwälzpumpe Ps an.
Das Rückschlagventil Vnr verhindert Umkehrströmungen bei kalten Paneelen. Das Wasser fließt
parallel durch die Solarkollektoren; eventuell vorhandene Luft wird durch das Entlüfterventil Sa abgeschieden.
Es ist empfehlenswert, dass der Speicherbehälter wie in jeglicher Solaranlage nicht mit einem thermischen Sleise versehen ist, weil er die Arbeitsweise der Anlage stört und den Wirkungsgrad vermindert. Unterhalb des Speicherbehälters Sr erhöht der thermostatischer Miscer Mt die Temperatur des Wassers, wenn sie zu niedring ist, in dem heisses Wasser aus einem herkömmlichen Heisswasserbereiter Scb dazu hingefügt wird.
Am Ende der Saison müssen Frostschutzvorkehrungen getroffen werden; wenn die Anlage mit einer gewissen Neigung montiert wurde, kann das Wasser einfach abgelassen werden, ansonsten muss die Anlage abgebaut oder mit einer gesättigten Kochsalzlösung gefüllt werden, die Frostschäden bis zu -20°C verhindert.
|
