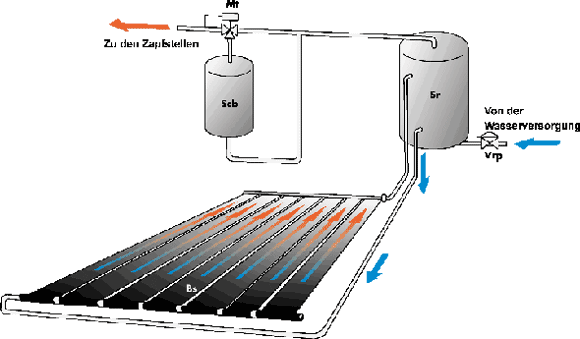

Dieses Schema ist für kleine Anlagen geeignet, besonders für den Eigenbau. Es hat den Vorteil, dass es weder Umwälzpumpe noch Regelvorrichtungen noch elektrische Speisung benötigt es ist aber ein Speicherbehàlter notwending um einen ausreichenden Wirkungsgraden garantierten. Müssen die Kollektoren mit einer Neigung von wenigstens 30° installiert werden, da der Wasserfluss, der sich durch natürliche Kollektoren durchzulaufen.

Wenn die Kollektoren wärmer sind als der Speicher, ergibt sich auf natürliche Weise eine Strömung, die dazu führt, dass warmes Wasser in den Speicher aufsteigt und vom unteren Teil des Speichers kälteres Wasser in den Kollektor absinkt. Das Wasser durchläuft die Kollektoren Bs parallel, eventuell vorhandene Luft wird in den Speicher Sr abgegeben.

Es ist empfehlenswert, dass der Speicherbehälter wie in jeglicher Solaranlage nicht mit einem thermischen Sleise versehen ist, weil er die Arbeitsweise der Anlage stört und den Wirkungsgrad vermindert. Unterhalb des Speicherbehälters Sr erhöht der thermostatischer Miscer Mt die Temperatur des Wassers, wenn sie zu niedring ist, in dem heisses Wasser aus einem herkömmlichen Heisswasserbereiter Scb dazu hingefügt wird.

Je höher der Speicher im Vergleich zu den Kollektoren positioniert ist, um so stärker ist die natürliche Zirkulation.

Am Ende der Saison müssen Frostschutzvorkehrungen getroffen werden; wenn die Anlage mit einer gewissen Neigung montiert wurde, kann das Wasser einfach abgelassen werden, ansonsten muss die Anlage abgebaut oder mit einer gesättigten Kochsalzlösung gefüllt werden, die Frostschäden bis zu –20°C verhindert.
